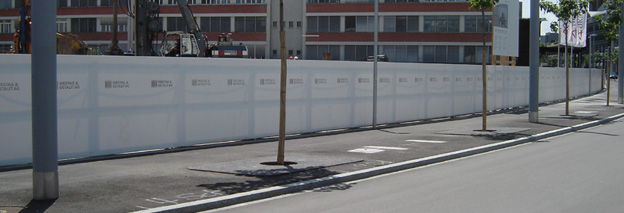

Установка щитов ISO-PROTECT

Где бы ни находилась ваша рабочая площадка, на лугах, вспаханных сельскохозяйственных угодьях, в песке, гравии, бетоне, щебне или асфальте, щиты ISO-PROTECT идеально подходят для любых условий почвы и могут быть легко и быстро установлены.

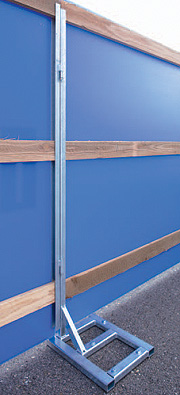

Шаг 1: Опорная рама
При установке ISO-PROTECT на грунтовые поверхности без покрытия используйте деревянные стойки размером 120 мм x 160 мм, чтобы закрепить систему ограждающих стен (от сильного ветра, дождя и тд). Забейте столбы в грунт без покрытия с интервалом 2,4 м. Затем прикрутите обшивку толщиной 30 мм к столбам на трех разных высотах, создав непрерывную опорную раму для щитов. Мы рекомендуем устанавливать самый нижний ряд обшивки на высоте 300 мм над уровнем земли. Верхний край самого высокого ряда обшивки должен совпадать с верхним краем панелей ISO-PROTECT.

Шаг 2: Стыки панелей
Панели ISO-PROTECT обычно устанавливаются с зазором от 5 до 10 мм между соседними панелями, чтобы учесть тепловое расширение. Панели также могут быть установлены внахлест с нахлестом 50 мм на стыке.

Шаг 3: Установка на раму
Крепление панелей к опорной раме лучше всего производить с помощью винтов из нержавеющей стали с полукруглой головкой длиной не менее 45 мм и шайб диаметром не менее 26 мм. В некоторых случаях (на открытом воздухе) рекомендуется использовать кольцевое уплотнение с шайбой. Требуемое расстояние между винтами зависит от силы и скорости ветра, ожидаемых на строительной площадке. Смотрите таблицу ниже.
